主要技術參數（雙立柱） |

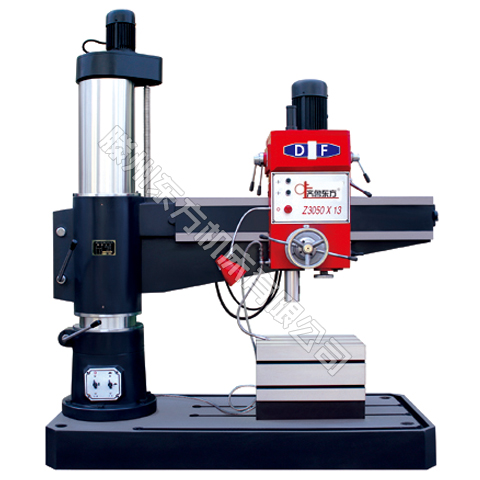

ZQ3050×13 |
|
大鉆孔直徑mm（抗拉強度500-600Mpa） |
Φ50 |
|
立柱直徑mm |
300 |
|
主軸中心線至立柱母線距離mm |
335-1300 |
|
主軸箱水平移動距離mm |
960 |
|
主軸端面至底座工作面距離mm |
280-1170 |
|
搖臂升降距離mm |
630 |
|
主軸行程mm |
260 |
|
主軸圓錐孔 |
莫氏5號 |
|
主軸轉速（6級）r/min |
38、100、182、225、450、910 |
|
主軸進給量（3級）mm/r |
0.10 0.16 0.25 |
|
主軸允許大進給抗力N |
6300 |
|
搖臂升降速度m/min |
1.3 |
|
搖臂回轉角度（°） |
+ 180 |
|
主電機功率KW |
3 |
|
升降電機功率KW |
0.75 |
|
冷卻泵電機功率KW |
0.04 |
|
機床凈重kg |
2300 |
|
機床外形尺寸（長×寬×高）mm |
2080×820×2320 |
